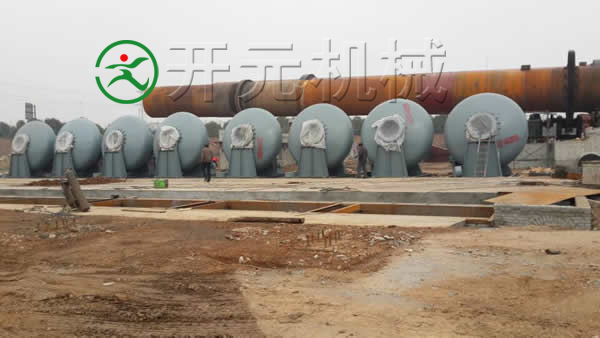

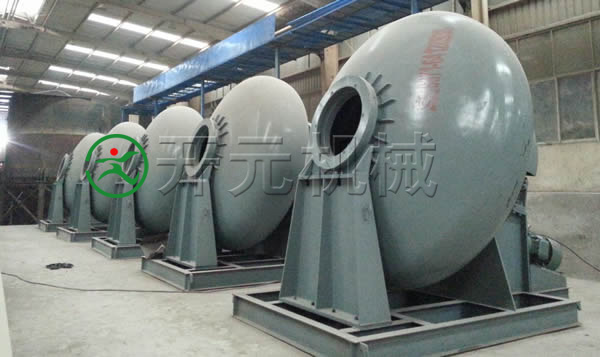

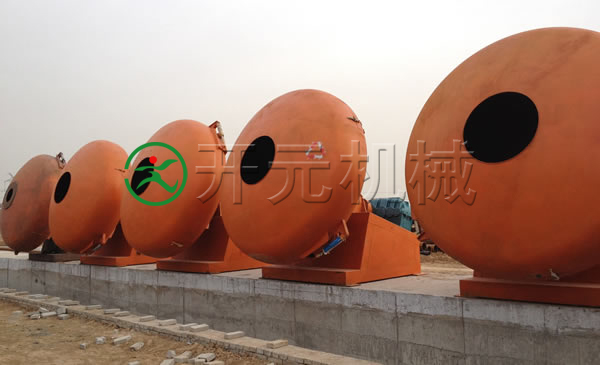

陶粒砂制粒机

概述：

我公司生产的陶粒砂制粒机，为容积式计量的给料设备，是按照国家标准设计制造的，是利用电动机带动减速机采用柔性传动原理，陶粒砂制粒锅整体采用圆弧结构，来料经过加水（或结合剂）在机体内形成小球及湿粉，物料在旋转的盘里受到重力、摩擦力、粘结力、和离心力的作用沿一定轨迹做滚动运动，形成母球，母球逐渐增大到一定值时，即得到所需得球。成球率可达到75-93%以上，大大提高了生产效率。适用于0-40mm成球 ，*大给料粒度不大于10㎜。

一、主要用途

陶粒砂，煤粉、水泥、医药、熟料、石灰石、煤矸石，粘土等粉状、粒状、小块物料成球。

二、特点

本机有如下特点：成球率高、启动平稳、减缓冲击力、结构简单、维修方便、耗能少、躁声小、增长设备使用寿命。

三、规格型号参数：

注（一）本设备按坐式供货

（二）可根据用户需要重新设计

四、成球原理

物料从输送机均匀地进入成球机，在减速机带动下圆盘顺时针旋转、合理的加入结合剂或水、是物料自动成球达到所需粒度、从出料处排出，流入料仓或运走。

五、结构说明

本机主要由圆盘、中轴座、减速机、电机、机架等组成。

1、圆盘：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是成球的主要组成部分。

2、中轴座：连接圆盘和减速机。

3、减速机：使成球盘达到所需转速。

4、电机：从别公司购买（使用与维修方法见电机使用说明书）。

5、机架：由槽钢组成，支持着盘面，安装时必须保持地面平整。

六、安装与调试

新机安装好以后，应按以下要求检查：

1、检查电机绕组对地的绝缘电阻，若运输中受潮，必须烘干后方能使用。

2、检查电机的接线。

3、检查机器、电机的连线螺钉必须紧固。

4、检查机架，安装的是否稳定，不得有悬空的。

5、检查各部位加油装置，润滑油要加到位。

6、以上各项没问题，方能开机试车，先空载半小时，此间观察机器起动是否平稳，运行是否平衡，无特殊躁声。一切正常才能投产。

七、操作规程

1、准备：操作者应先阅读交班记录，然而检查机器是否完好，各连接螺钉是否牢固，机架是否正常。

2、启动：给电开动空机，运行数分钟，正常后才能给料生产。若有异常应先排除故障再生产。

3、运转：正常生产中操作者不得随便离开岗位，一面发生事故。

4、停机：先停水和输料机，后停本机，并写好交班记录。

八、维修

1、操作者每上班时必须检查本机，做到即时加油和保护。

2、每天随时检查连接螺钉，以免松动。

3、每天小检修一次，每年大修一次。
